工業軌式8路4-20mA模擬量+4路串口/8路開關量光端機 OX-PGA8K8
工業軌式8路4-20mA模擬量+4路串口/8路開關量光端機 OX-PGA8K8
工業軌式8路4-20mA模擬量+4路串口/8路開關量光端機 OX-PGA8K8
工業軌式8路4-20mA模擬量+4路串口/8路開關量光端機 OX-PGA8K8

工業軌式8路4-20mA模擬量+4路串口/8路開關量光端機 OX-PGA8K8

?該設備配對使用， 本端信號輸入，對端信號輸出
?支持 4~20mA，1-8路電流量；或支持 0~10V/0~5V，1-8 路電壓量；8路模擬量輸入輸出可任意組合； ?
?8路模擬量的AD/DA 通道采用FPGA并行讀寫，非MCU順序讀寫模式，每路模擬量時延＜0.1ms;
?每路模擬量通過FPGA讀取高速采樣數據 ，采樣速率為20K 次/秒，遠高于市場同類產品；
?多模光纖/單模光纖可選，多?？蓚鬏?2KM，單?？蓚鬏?20KM，ST/SC/FC 接口可選；
?具有信號故障保護功能；全方位顯示電接口和光纖運行狀態
?4-20ma接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；
?串口支持RS232/485/422三種數據接口可選,RS232支持3線RS232 (TXD,RXD,GND)；
?RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據
?開關量可以支持單向8路開關量與雙向4路開關量，每路有開關量開與閉的指示燈狀態指示；
?輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；
?開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
?支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護；
?符合工業四級電磁兼容性要求；
?超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
?無風扇高效散熱，降低修復時間；
?IP40外殼防護等級，能夠經受住惡劣環境的考驗；
?導軌或壁掛式安裝；
?寬溫型：工作溫度-40℃~ +85℃；

        本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1~8 通道模擬量信號（電流/電壓）+4路串口/8路開關量到光纖中繼。該設備采用雙電源供電，高性能FPGA可編程器件,無MCU處理，高速轉換，采樣頻率可以到20KHZ，12位 AD 轉換芯片。有效通信距離可達0-120KM，串行口的通信速率可達0-115.2KBPS。

        由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資，大大提高了控制信號可靠性、安全性和保 密性，同時也解決了電纜傳輸距離受限的問題，遠通信距離2-120KM。

產品功能描述

在光纖上同時傳送8路模擬量+4路串口或8路開關量信號接口

業務端口描述

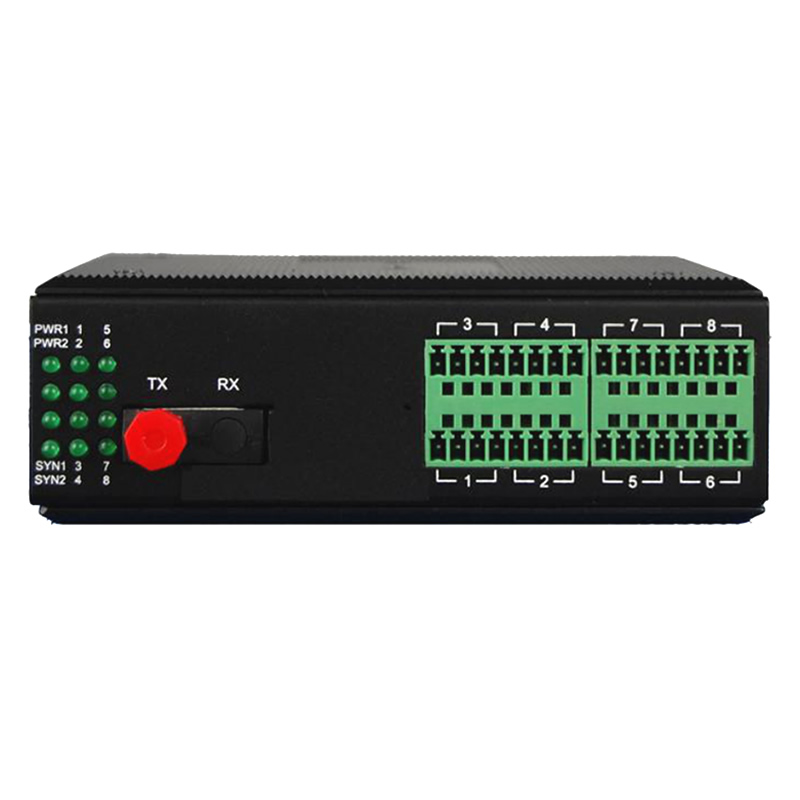

1個光纖接口；8路模擬量，4路串口或8路開關量信號接口

電源

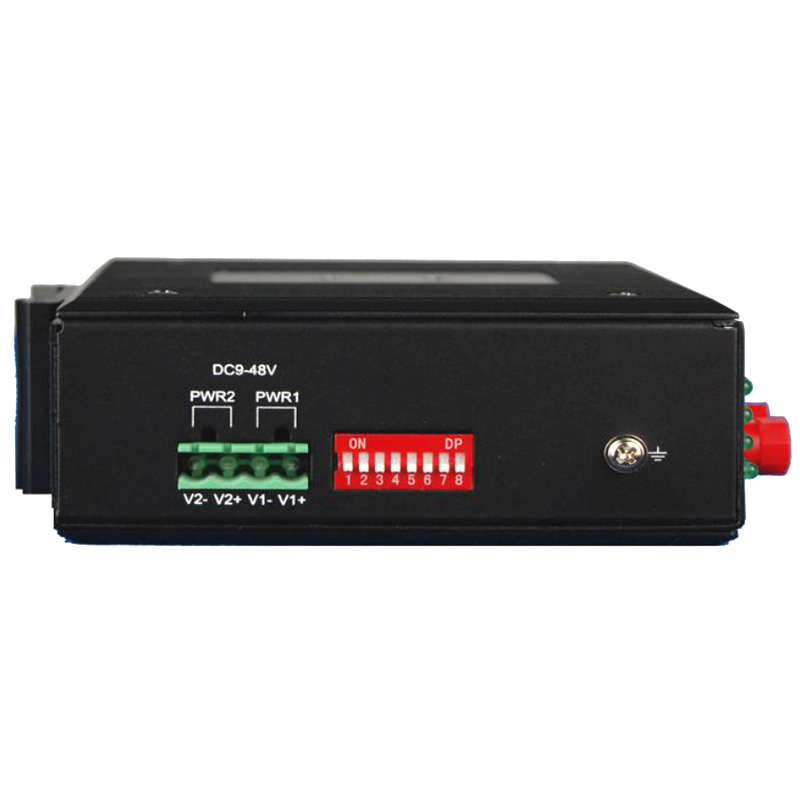

冗余雙電源輸入:   DC12-48V 功耗<5W 過載保護：支持； 反接保護：支持；冗余保護：支持

接入端子：4芯5.08mm間距[敏感詞]式端子

外殼：IP40防護等級，鋁合金材質

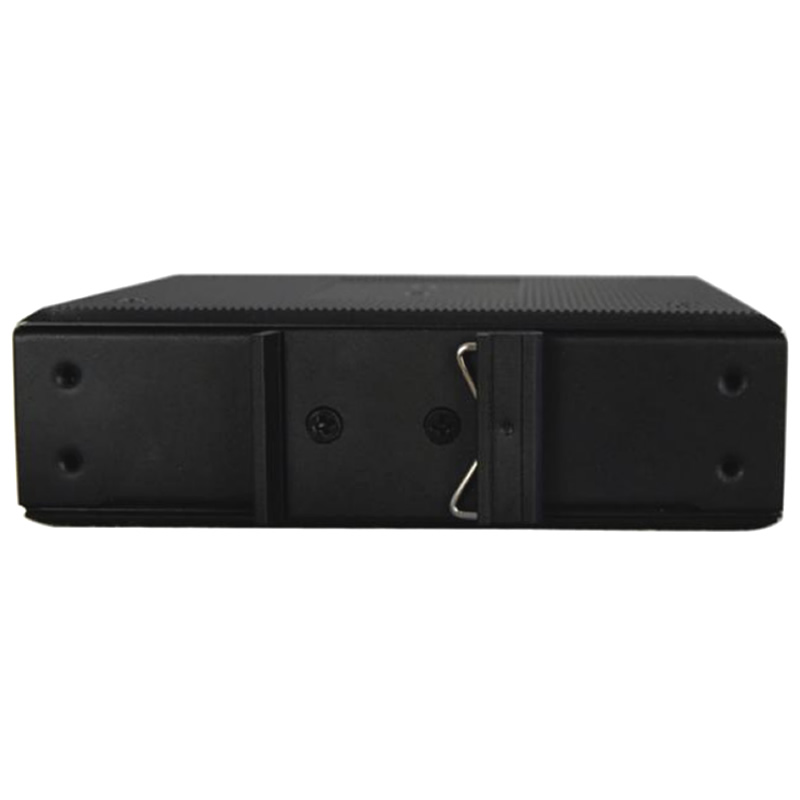

安裝方式：導軌安裝、壁掛式安裝

產品尺寸

(長×寬×高)  133*120*50mm

重量

0.75Kg/臺


光纖部份

光口：1

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm多模；1310nm/1550nm單模

無中繼傳輸距離：20~120Km

典型發射功率: 單模1310/1550nm：≥-9dBm

                      多模850nm：-18dBm

                      多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

電流模擬量

輸入輸出范圍： 0~20mA(包含 4~20mA)

分辨率：12位

采樣速率：20K 次/秒

時間延遲：<0.1ms

[敏感詞]負載能力：600Ω

輸入電阻：125Ω

精度： 0.4%(常溫)

電壓模擬量

輸入輸出范圍： 0~10V(包含 0~5V)

分辨率：12位

采樣速率：20K 次/秒

時間延遲：<1ms

[敏感詞]負載能力：600Ω

輸入電阻：100ΚΩ

精度：0.4%(常溫)

串行接口

標準

   EIA/TIA-232 RS-232 (ITU-T V.28)

   EIA/TIA-422 RS-422 (ITU-T V.11)

   EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面

   RS-422: TxD+ TxD- RxD+ RxD-

   RS-485 4 wires: TxD+ TxD- RxD+ RxD-      RS-485 2 wires: A(對應TX+) B(對應TX-) Ground

   RS-232: RXD TXD Signal Ground

開關量接口

輸出接口類型：

干節點

1：信號繼電器干接點輸出；2：光MOS繼電器輸出([敏感詞]內阻25?)

脈沖量：

光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)

響應時間         信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms

開關信號         信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A

[敏感詞]開關頻率 50HZ

輸出浪涌保護: 信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護

環境指標

工作溫度：-40℃—+85℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100,000小時
